论文：Network Metrics-AwaRe Kubernetes Scheduler Powered by Service Mesh

IEEE INFOCOM 2021 - IEEE Conference on Computer Communications

文章概述

极简摘要

背景：容器为王的当下，当“高吞吐、低时延”的 5G 大大减少容器之间的通信损耗后，容器调度变得极为重要。且 Kubernetes 已经成为容器编排领域事实上的标准。

研究现状：不是完全推翻现有的调度方案，就是只考虑到静态调度。（换言之作者应该就想要基于现有的一些调度方案来一些动态的调度）

解决方案：利用 Istio 服务网格收集到的动态网络指标（metrics）进行调度，并且这种方法是完全向后兼容的。

结果分析：NetMARKS 可以在全自动调度的情况下减少 37% 的应用响应时间和 50% 的节点际带宽。

本文的三点主要贡献：

描述 Kubernetes 的调度器和 Istio 服务网格的能力
设计并实现 NetMARKS （基于 Istio 收集的数据的 Kubernetes 调度器插件）
全面地测试以评估 NetMARKS 的效果

工作背景

容器很好用的人很多
5G 很快解决了节点之间的通信问题
多路边缘计算

调度算法

直接动机

大量相互通信的 pod 之间的网络时延不可忽视。特别是在 5G 提供了超低延时的无线通信后这个时延变的更为重要。
通过 gRPC 和 HTTP 两个种协议进行测试，让两个 pod 在同一个节点可以减少 69%、 66% 的响应延时。
手工为调度提供数据显然是不可行的方案

顶层设计

前提条件

完全向后兼容 kube-scheduler（通过 Kubernetes Scheduler Extension 机制实现）
假定 Istio 在所有命名空间中开启
假定 Prometheus 监控系统在 Istio 控制面板中部署

调度依据

Prometheus 能够提供两个指标： istio_request_bytes_sum 与 istio_response_bytes_sum。其实可以很显然地看出他们的作用：请求字节数、响应字节数。

假设 $F_{t_1,t_2}^{A,B}$ 表示 $[t_1,t_2]$ 时间段内从 A 到 B 的平均数据流量，由此定义易得： $$ F_{t_1,t_2}^{A,B}=\frac{(req_{t_2}^{A,B}-req_{t_1}^{A,B})+(resq_{t_2}^{B,A}-resq_{t_1}^{B,A})}{t_2-t_1} $$ 数据的更新总是在某个时间点“突然更新”的，所以我们可以将它进行适当变形： $$ F_{t_0,t_{i}}^{A,B}=\frac{F_{t_0,t_{i-1}}^{A,B}(t_{i-1}-t_{0})+F_{t_{i-1},t_{i}}^{A,B}(t_{i}-t_{i-1})}{t_{i}-t_0} $$ 如果用 $F(t_i)$ 来简单简化 $F_{t_0,t_{i}}^{A,B}$ ，并将最新一段的时间用定义式代入可以得到： $$ F(t_i)=F(t_{i-1})\frac{(t_{i-1}-t_{0})}{t_{i}-t_{0}}+\frac{(req_{t_i}^{A,B}-req_{t_{i-1}}^{A,B})+(resq_{t_{i}}^{B,A}-resq_{t_{i-1}}^{B,A})}{t_i-t_0} $$ 时间信息总是已知的，而现在 $(req_{t_i}^{A,B}-req_{t_{i-1}}^{A,B})$ 和 $(resq_{t_{i}}^{B,A}-resq_{t_{i-1}}^{B,A})$ 其实就对应着 Prometheus 所提供两个指标。

评分算法

对于 Kubernetes 的调度器来说他的调度方式为：根据插件及权重算出某个节点的分数，再从分数最高的节点中随机选择一个点作为安排 pod 的节点。

因此对于一个 Kubernetes 调度器插件的实现来说，核心的是评分算法。

别看步骤貌似非常多，但是总结下来就是：

输入：Node, Pod

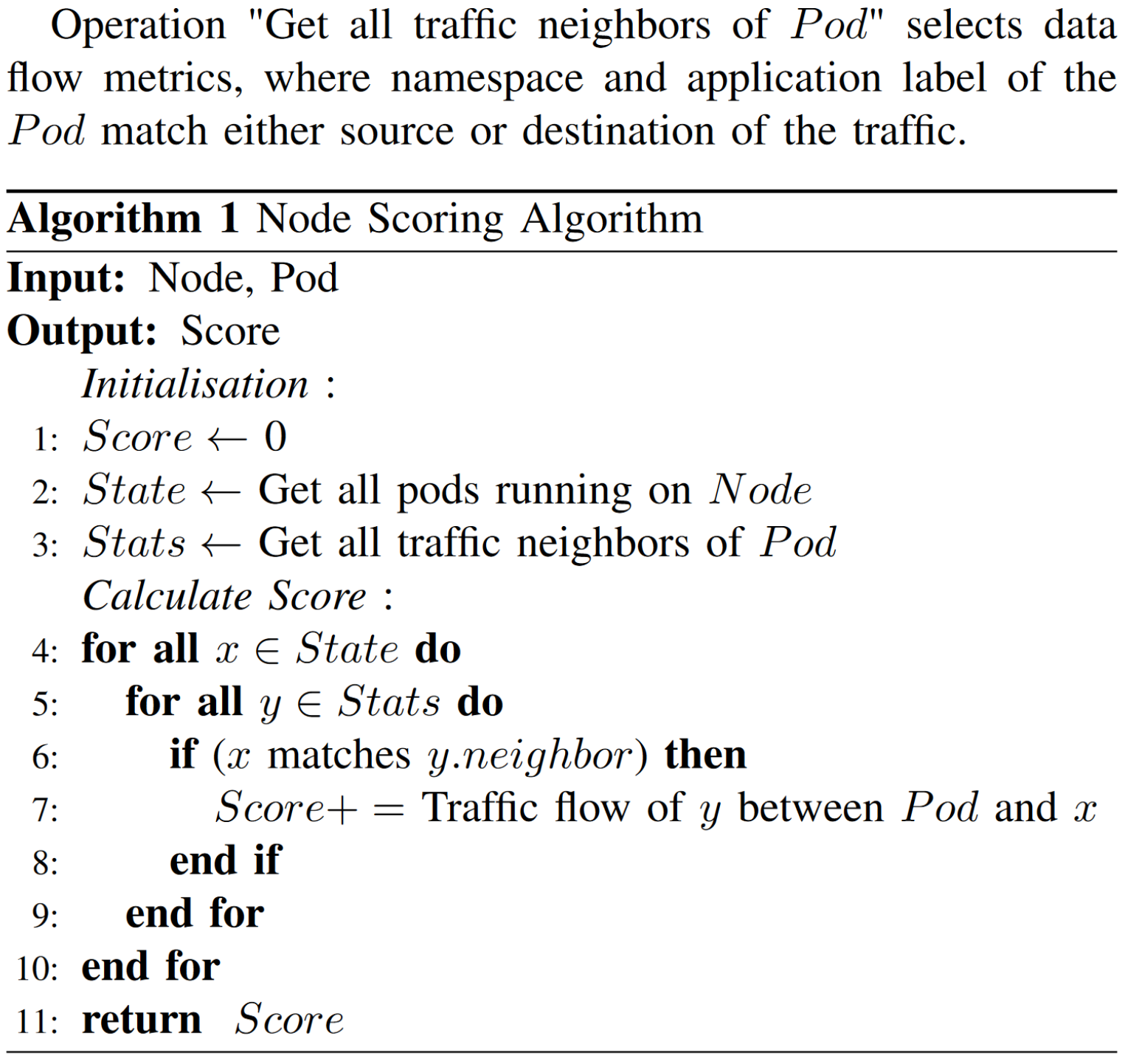

输出：该 Node 与指定 Pod 之间所有的直接流量之和计为分数

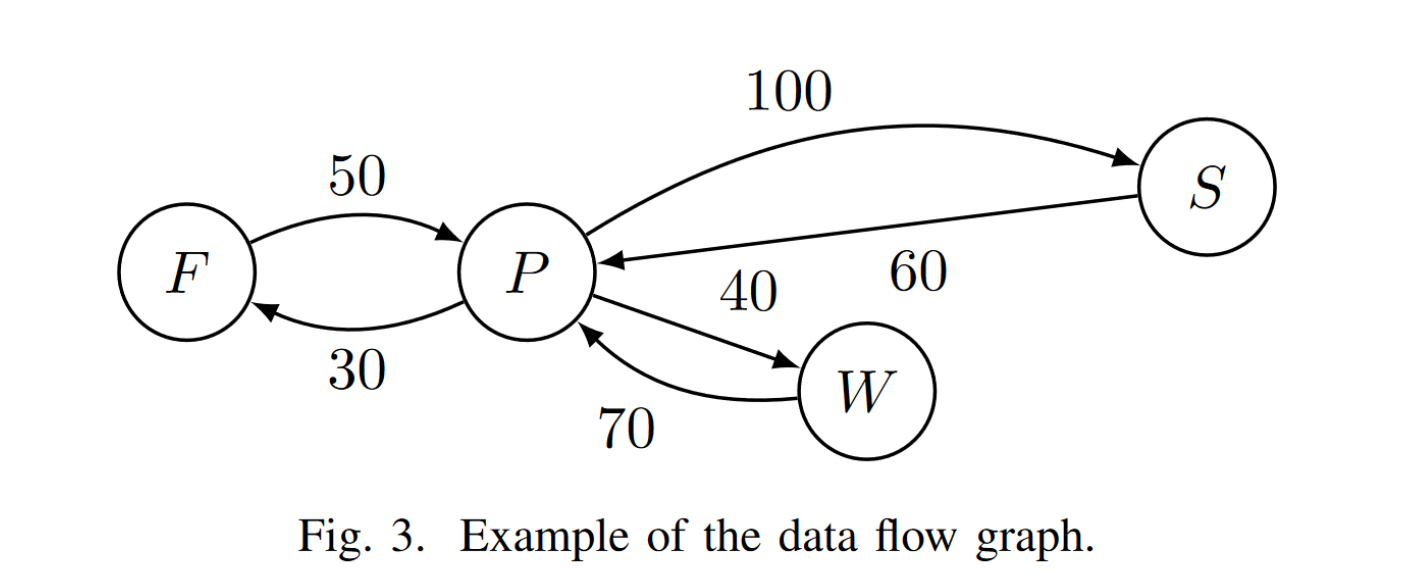

相当于说，在所有 Node 之中，谁和当前这个 Pod 的“共同语言”越多，那就把 Pod 放进这个 Node 里。使用贪心的方法，尽可能减少跨节点的流量，让 Pod 们尽量在节点内通信。

这个分数用于决定，当前这个 Pod 应该被放置于哪一个 Node 之中。

测试环境

环境配置

关注边缘环境：由 3-7 台更小的主机构成一个集群。

分离两种网络：节点内部网络和管理网络

测试应用

应用功能：应用 Settlers 模仿《工人物语2》的物品生产，要生产某个物品的时候主动去请求某一个他依赖的物品，直到依赖的物品齐全了他才生产出来。

流程控制：通过 order application 控制应用发起初始请求，并且他可以去控制每个请求的参数（比如每次生产几个物品，每次发送几个物品等），同时还可以进行计时功能。

协议支持：应用支持测试 HTTP 和 gRPC 两种协议。

应用实现：通过 GoLang 编写，后端通过 goroutine 来监听请求。为避免干扰，单个 goroutine 既处理请求也处理相应。

整个测试应用通过一系列 Pod 部署在集群上，每一个 Pod 运行一个生产特定物品的 Settlers 应用示例，生产相同物品的 Pod 会被聚合成一个 Kubernetes 服务。

结果分析

应用响应时间

NetMARKS 需要一些通信的数据才能开始调度，因此在正式开始之前需要进行若干的数据收集。而后对于deployment 随机运行 1000 次，获取其最终的位置信息。作为对比的 kube-scheduler 也是重复这个步骤。

在测试集群当中，每一个节点都认为是完全一致的，有着相同的硬件和软件条件。这使得我们仅需要观察本质不同的部署方案，因此 1000 次部署当中大概只有 120 个。

接下来对每一个不重复 pod 布局都从 16B 到 1MB 这些不同的消息大小进行性能测试。最终统计出每个消息大小下的平均应用响应时间。从数据中可以看出：

对于那些复杂的指标，其响应时间大约减少20%。（他们往往共享某一个供应链，很难达到最佳效果）
而对于简单的指标来说，能达到的效果就更好了，gRPC 可以减少 40% 的响应时间，HTTP 甚至可以达到 60% 的优化。

节点间数据传输

尽量减少节点间数据传输：显然，节点内部之间的传输带宽肯定是远大于节点之间的传输。而且对于雾计算来说，节点之间的数据传输还会影响设备的使用时间（耗电）。

为评估该指标，对于每个测试数据都统计“请求所需节点间传输数”，取平均作为最终结果。可以看到，默认的调度方案中需要 80% 的节点间传输，而 NetMARKS 可以减少至 35%，甚至对于一些简单的物品仅需要 4% 的节点间传输。

总结

结果总结

本文评估当前 Kubernetes 中包含的调度方案对于延时敏感的工作负载在边缘集群的表现。包括：

评估当前调度器的能力及 pod 组合方式（说明这是一个潜在优化空间）
即使是少量服务的线性结构，应用响应时间延时也可以减少 30%
一种基于 Istio 服务网格的节点调度算法

改进空间

负载均衡

已进行的研究证明我们的调度插件对于 HTTP 和 gRPC 协议下的服务均可用。

但 Kubernetes 的负载均衡机制（轮询），对于每个 service 我们都仅认为他只有一个实例。

实际上在负载均衡过程中可能有一些自定义的需求，后续工作可以从自定拓扑结构的服务的负载均衡入手。

调度顺序

当前的分配算法基于当前集群状态，网络指标和要调度的 pod。尽管这个分配算法在给定时刻是最优的（根据当下的这些数据），但他可能会因为 pod 的调度顺序变为次优。（不同的调度顺序会影响最终的结果）未来工作我们可以使用人工智能算法调度一个长期最优的 pod 分配方案。

全局最优

局部最优不一定会全局最优。为解决这个问题 Kubernetes 启动了 descheduler 项目将一个可能可以被优化的 pod 踢出来重新调度。通过这种方法，可能可以能达到更好的全局最优效果。

地理分布式

最后可以将这个想法拓展到地理上的分布式集群。服务网格提供的 telemetry 数据能够用来自动发现和监控不同集群之间的延时。这使得应用能被高效地分布在这些集群中。

论文总评

优点

零基础

从零开始引入，十分友好（虽然这算不算一篇论文的优点？）

更容易让人明白他的背景条件（毕竟这是一个 Kubernetes 的调度器插件），让不怎么懂 Kubernetes 的人也能大致明白他核心想做的内容。

数据呈现

数据表里有详有略，可以很直观的体现出实验结果。

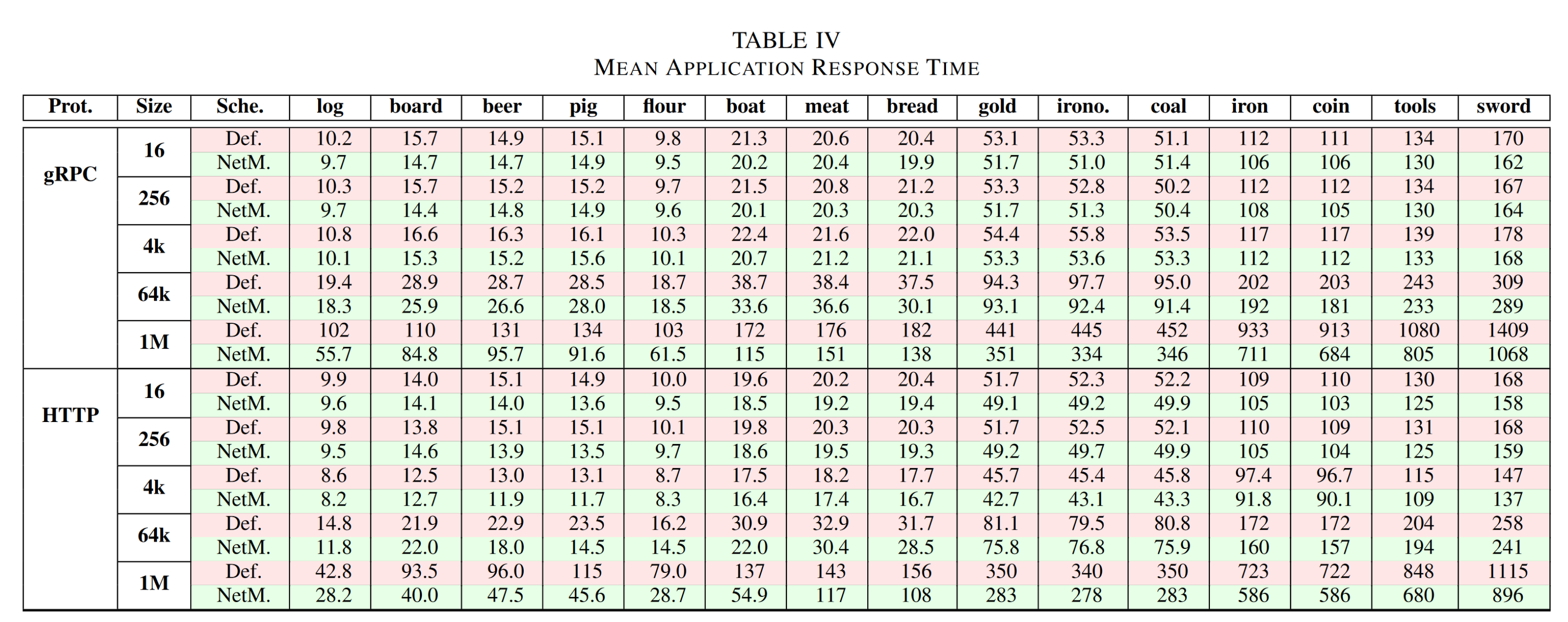

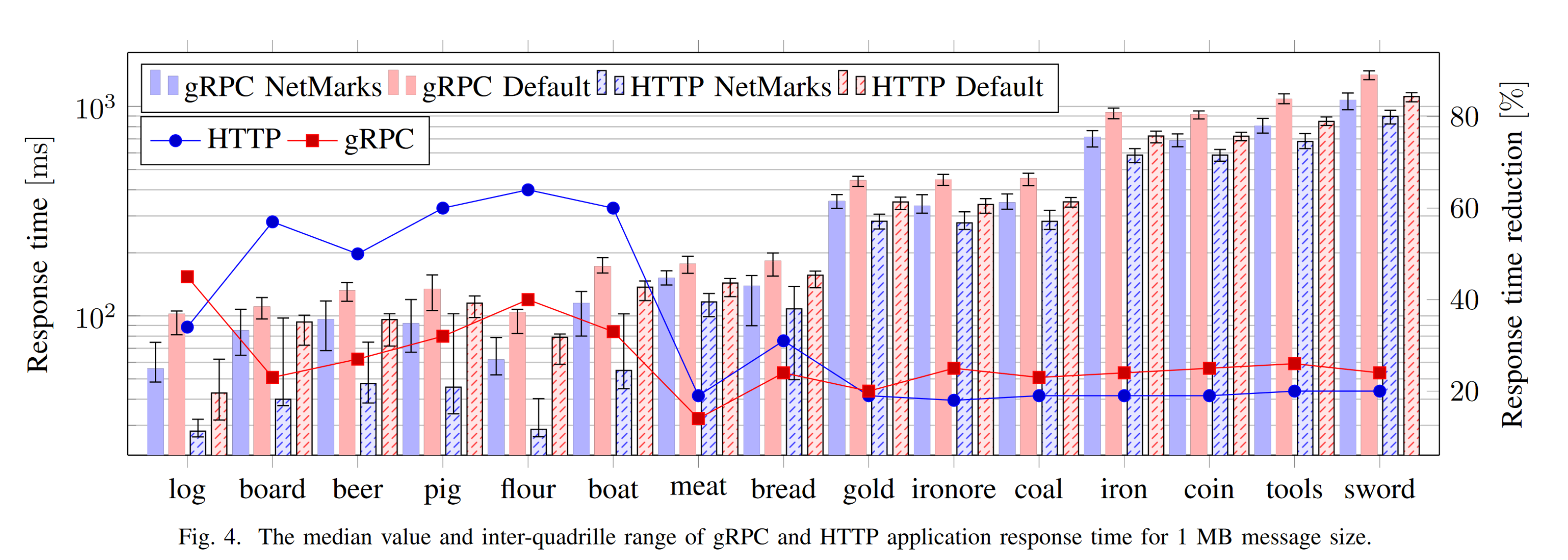

比如表五表示了平均应用响应时间，表格把所有的情况都列举出来，十分的详细，让人可以信服“对于这么多种可能的情况，这个算法都是适用的”。但是作者也考虑到，纯粹数字之间是很难有一个直观的“量”的程度，因此作者特地画了一个图四（1MB 信息大小下的应用响应时间对比）。

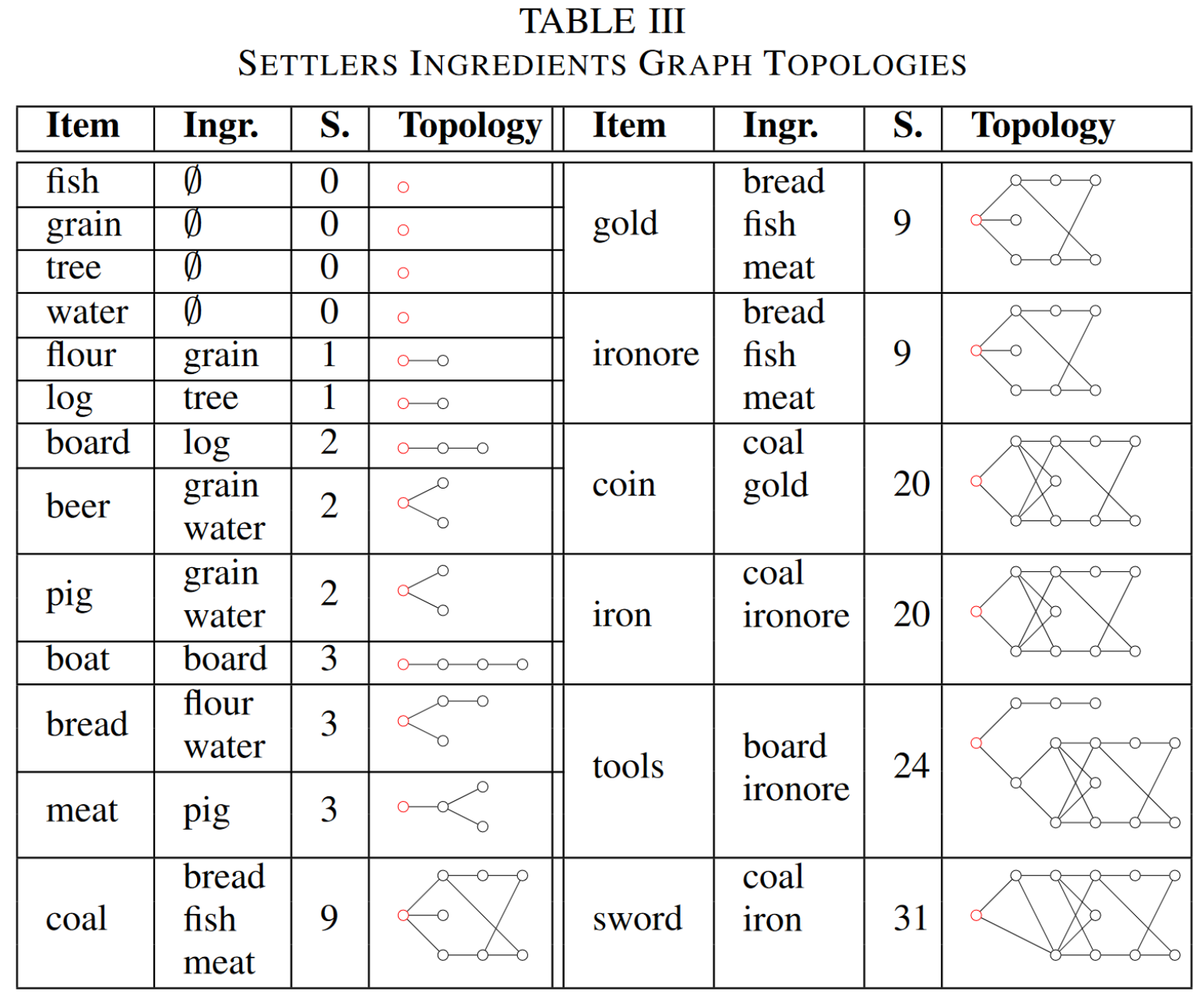

对于测试应用的几种制品，一个表格也是呈现地非常优雅。结合拓扑图，可以清晰地表现出他们之间的关系。能够使用有限的篇幅，很好地说明情况。（让人快速把握）

举例恰当

比如在阅读核心算法的时候，第一次读其实没有很读懂他的意思。比如“这个 score 做啥用的”？但是作者在下面马上附带了一个例子，来解释这个算法，一下子就让人明白了他所定义的这个算法的作用。

不过反过来说，这也是前面没有讲的太清楚？（或者只是我功力太浅）

缺点

观点分散

虽然说文章分了各个结构，每个结构都有标题，甚至每段话的第一句都是总结。但是，给人一种非常“离散”的感觉，他列了很多点，但是要把这些点串联起来还得靠自己的想象与思考，或者是读到后文才明白。

其实最开始没有很能读懂这篇文章想做什么（特别是没有读完的时候），也是到后面了才一下子串了起来，明白了他的各个部分的含义。所以“分-总”要少用一些，多来点过渡句，或者来个“总-分-总”才方便快速阅读。

（对于一些看起来是上下文的内容，我实在是很难理解“这里为什么就‘所以’了”，或许这个是功力问题吧）

应用场景不清晰

要做节点调度的时候，需要体现意义的话，得关注各个环节的实际用时。

虽然说他对于调度的效率是一种证明，但是总是给人感觉条件很不清晰，会产生“这样很好，可是有必要嘛”这样的疑问。

比如说实验的环节，也并没有更多地展开到底网络环境是如何如何。（不过此处的话是不是只能说明，实验要求的网络环境并没有太高？）

只是还是会怀疑真实的应用场景。

衍生思考

5G 在文章中的作用

文章中从摘要到介绍大量提及 5G “高吞吐量、低延时” 的特点，以此来强调 “集群内部的调度变得更加重要”。

且不论能否真正发挥 5G 的特性，节点间通信延时越大才越显得调度算法重要吧？如果说节点间传输和节点内传输的代价几乎相当，那就没有区分出这两种不同的概念的必要？如果节点间传输的代价更大，这时候才更需要这样的调度算法来尽量避免节点间数据传输。

从论文的结尾部分我们可以看到，作者在最后提出可以拓展到“地理上的分布式集群”，那说明他还是在本地（至少很近）的机器上若干机器上进行实验（论文中并没有详细说明）。在这种情况下，直接使用有线网络连接岂不更好？

即便按文中所说的 Kubernetes deployment in telecommunication edge environment 但也不太理解这个东西和 5G 之间的关联？（感觉场景并不是很统一）

所以这个 5G 是真的很有作用？还是纯纯只是蹭热度的一个噱头罢了。

Kubernetes

进阶学习

在阅读论文的过程中，文章所做的事情让我去重新思考 deployment、service、pod、node 这些的概念。原本虽然说会最最基本的使用，但仍然停留在表面名词的理解上，并没有真正地去深入了解。

作为容器编排方面“事实上的标准”的 Kubernetes，如果未来继续深耕云相关的领域，对他的了解或许要更加地深入，这时候应该把 TODO 里的《深入剖析 Kubernetes 》提升一下优先级拿起来继续学。

Kubernetes 这个领域是我们应该研究的，但是不太可能所有领域都投入这么多的精力。那在阅读论文的时候，面对那么多的前置知识，要不要去补齐？

目前的看法是：要想未来成为大佬的话，这些“全面”的知识肯定是要学习的。但是倘若现在时间不足的话，就要选择性的分出个先后顺序来学。

论文写作

不过我们也需要注意，写论文就是把对方当“小白”，或许要尽量地从零开始描述概念？（除非说这个是一个行业内特别显然的名词？）

不过对于此处就很有疑惑：为什么这篇文章如此详细地描述了 Kubernetes 里的这些概念，其他文章会这样做吗？到底是面向小白，让小白都能看得懂（虽然很懵）；还是点到为止，让领域内的用户看的明白就好（不过分赘述）？

这可能就需要进一步地阅读才能知道（也可能是“就知道了”）。

跨 node 数据传输方案

在实验中使用 Flannel CNI plugin 作为跨 node 数据传输方案。（但是这个只是其中一种）

既然要研究调度的效果是不是应该比选一些其他的方案？（其实也不是很重要）和上一点非常相似，就是需不需要继续去拓展这个方向的问题。

比如说跨 node 数据传输方案还有哪些？比如说 tun 他又是如何实现的？NAT 能不能应用在这里？

有些方案为什么不行（被淘汰）呢？比如 VPN ，又或者 Flannel 的 UDP 模式。

要深入挖掘的话，又是非常庞大的一块待探索领域。

eBPF

在本文中，对于数据的观测使用的是 Istio 服务网格。但是这种流量的可观测性真的只有服务网格能够实现吗？我们能否通过其他的方式来调度？这时候 eBPF 可能是一个候选项。

eBPF 能在内核中收集和聚合自定义 metric，并能从不同数据源来生成可观测数据。

论文初印象

这下才明白，为什么一年可能才能出一篇论文了。有时候想着看起来就是有一个还不错的想法，然后把他实现就好，应该花不了那么久吧。但是比选方案实在是太多了，需要思考的时间或许比打一个草稿要多的多。

同样的，一个草稿的算法可能一下子就提出来了。但是如何对他进行实现，通过实验来评估他的效果可能也是比他花更多的时间。（吐槽：这篇论文感觉想法很直接，但是却写成了一篇论文）

可能这就是略读论文可以抓到的精髓：大概记录他的想法与做法。因为不过多扩展的话，确实一篇文章就是一篇文章本身。不过作为一个学习者，或许可以借着“一股劲”好好地补足基础吧……
